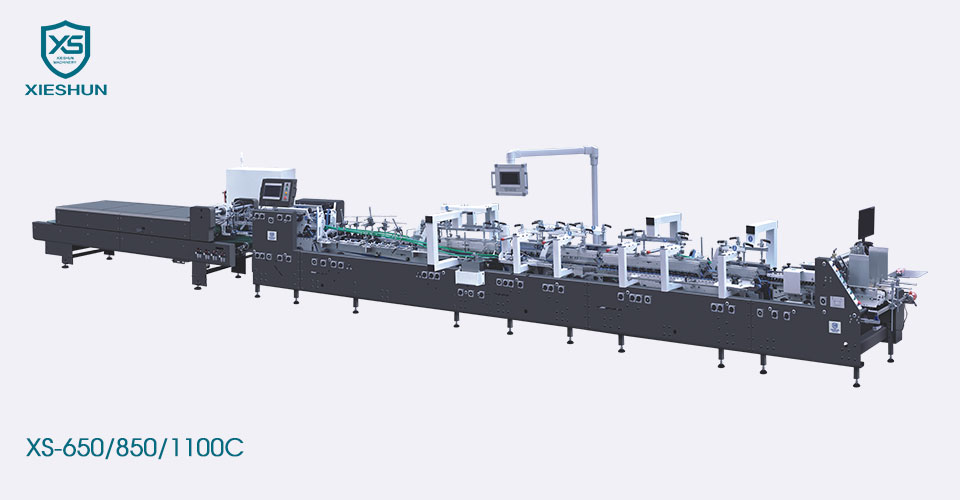

4/6 hörn automatisk höghastighets mapplimmare

Model:XS-650/850/1100C

XIESHUN är en leverantör och grossist av 4/6 Corner Automatic High Speed Folder Gluer med konkurrenskraftig kvalitet och pris i Kina. Varje sektion av maskinen flyttas och justeras med elektrisk rörelse, vilket är enkelt och bekvämt, snabbt och effektivt för en person att använda.

Skicka förfrågan

Produktbeskrivning

XIESHUN XS-650/850/1100C 4/6 hörnautomatisk höghastighets mapplimningsdesign för att köra små och medelstora lådor som inom läkemedels- eller kosmetikindustrin. Den är flexibel och lättmanövrerad raklådor, krocklåslådor, dubbla vägglådor och 4/6 hörnlådor, kartong upp till 800 gsm och mikroräfflad boxfläns N/E och räffling F.

Modell	XS-650 C	XS-850 C	XS-1100 C
Lämpligt material	200-800g/㎡kartong och N/F&E flöjt wellpapp
Hastighetsområde	0-400m/min
Tumande hastighet	30m/min
Max ämnesbredd	650 mm	850 mm	1100 mm
Dimension (L)	14 000 mm	15300 mm	15800 mm
Mått (B*H)	1400mm×1900mm	1600mm×1900mm	1850mm×1900mm
Mekanisk vikt	6T	8T	9T
Mekanisk kraft	18,6kw	23kw	23kw
Komprimerad luft	6 bar
Luftkompressorkapacitet	10㎡/h
Lufttankens kapacitet	60L

	XS-650 C	XS-850 C	XS-1100 C
A	130-650 mm	160-850 mm	170-1100 mm
B	100-600 mm	100-900 mm	100-900 mm
E	60-320 mm	70-420 mm	70-540 mm
A	146-600 mm	170-800 mm	170-1050 mm
B	100-600 mm	170-900 mm	170-900 mm
E	60-320 mm	80-420 mm	80-540 mm
A	150-600 mm	160-800 mm	160-1050 mm
B	160-600 mm	160-800 mm	160-800 mm
H	25-120 mm	25-120 mm	25-120 mm
A	270-550 mm	270-700 mm	330-1020 mm
B	160-450 mm	160-450 mm	160-450 mm
H	25-120 mm	25-120 mm	25-120 mm
A	270-550 mm	270-700 mm	330-1020 mm
B	160-450 mm	160-800 mm	160-800 mm
H	25-120 mm	25-120 mm	25-120 mm

Multi-kil bälte

DELBILDER AV MASKINEN

	Matare ◆Bafflarna på vänster och höger sida kan lyftas för enkel användning. ◆ Pappersmatningsbandet på pappersmatningsenheten kan justeras oberoende för att säkerställa jämn och stabil pappersmatning. ◆Servomotor, oberoende hastighetsreglering för att säkerställa enhetligt pappersavstånd. ◆Suganordning för pappersmatning (tillval).
	Inriktning ◆ Kartongen som skickas ut av pappersmatningsavdelningen korrigeras och styrs av korrigeringsavdelningen för att få kartongen att löpa i en rak linje. ◆ Den övre tryckdrivningen på korrigeringsavdelningen kan justeras upp och ner för att anpassas till olika kartongtjocklekar och ge stabilitetsgaranti.
	Förvikningssektion ◆De segmenterade vänstra och högra övre bältesplattorna kan justeras efter produktkrav, vilket är snabbt och effektivt. ◆Det kan effektivt slutföra 180-graders förvikning av kartongen på linje 1 och 135-graders förvikning av den 3:e linjen för att optimera den slutliga formningseffekten.
	Lås botten 3 grupper av transportbandsstruktur, segmenterad övre bältplattfunktion, kan effektivt övervinna problemen vid tillverkning av specialformade lådprodukter. Den mittersta övre bältesplattan är avtagbar och kan tas isär och felsöka enligt produktkrav.
	Fyra & sex hörn enhet 4 & 6 hörn enhet ◆Den elektroniska vikkroken som drivs och styrs av den intelligenta servomotorn är installerad på två oberoende styrda servoaxlar för att noggrant styra vikningen av alla lådklaffar. ◆ Den kan producera fyra och sex hörnlådor och andra olika typer. ◆Människa-maskin-gränssnittet är intelligent inställt, lätt att använda, intuitivt och lätt att förstå.
	Nedre limningsenhet ◆Mekaniska vänster och höger nedre limcylindrar, med separat design av limhjul och limcylinder, hög hastighet utan limkastning, lätt att rengöra och underhålla. ◆ Limskivan är 5 mm bred och kan bytas ut beroende på produkt.
	Vikbar sektion ◆3-platts transmissionsremsplattastruktur, mittplattan kan demonteras oberoende, vilket är bekvämt för formning av små lådor. ◆Vänster och höger yttre vikbälteshastigheter kan finjusteras oberoende för att säkerställa formnoggrannhet.
	Överföringssektion ◆Separat motor med oberoende frekvensomvandling. ◆ Justeringen av den övre och nedre bältesförlängningen är enkel och lätt att använda. ◆ Utrustad med höghastighets elektronisk kickräknare.
	Kontrollpanel ◆10-tums stor skärm, enkel och intuitiv användning. ◆ Flera språk tillgängliga. ◆ Minnesfunktion och fjärrkontroll (tillval).
	Transportband ◆I automatiskt läge ställs lådans avstånd in, bälteshastigheten och värdhastigheten är proportionellt kopplade, och bältet rör sig när fotoelektriken upptäcker lådan. ◆I manuellt läge rör sig bältet med konstant hastighet och påverkas inte av värdhastigheten. ◆ Tryckdelen antar pneumatisk pressning, tryckkontrollen är mer exakt och produktens bindningseffekt är mer garanterad.
