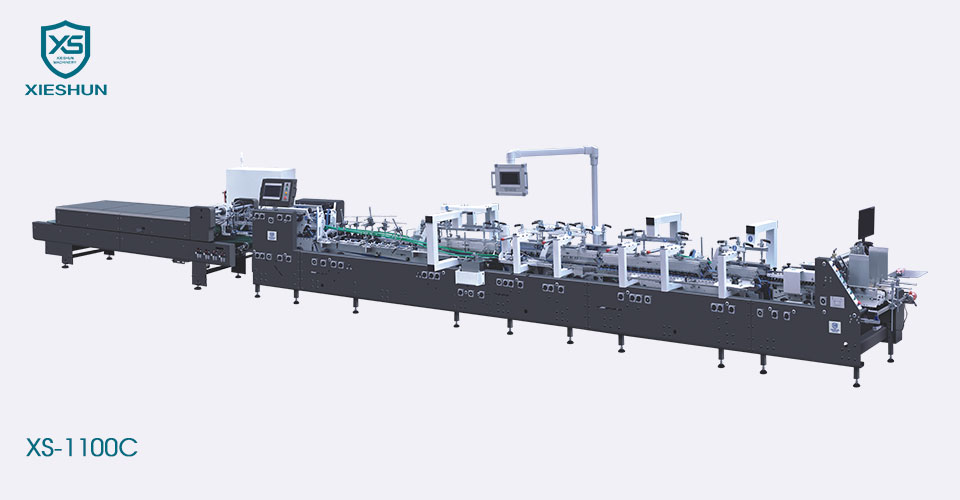

4/6 hörn automatisk höghastighetsmapp och limmaskin

Model:XS-1100C

Den automatiska 4/6-hörnautomatiska höghastighetsfolder- och limmaskinen från XIESHUN-leverantören är utrustad med en oberoende servomotordrift, som exakt kan överföra papper under höghastighetsdrift för att uppnå högre produktionskapacitet; stor mikrojusterbar pappersmatningskniv, och sidobaffeln är lätt att justera i bredd

Skicka förfrågan

Produktbeskrivning

XIESHUN XS-1100C 4/6 Corner Automatic High Speed Folder and Limer Machine är designad för medelstora förpackningar inom industrier som läkemedel och kosmetika. Denna mångsidiga maskin hanterar effektivt rak linje, krocklås, dubbelvägg och både 4 och 6 hörnboxar. Den rymmer kartong upp till 800 g/m2 och kan bearbeta mikroräfflade lådor inklusive N/E och F räfflor, vilket erbjuder enkelhet och lätt att använda.

Modell	XS-1100 C
Lämpligt material	200-800g/㎡kartong och N/F&E flöjt wellpapp
Hastighetsområde	0-400m/min
Tumande hastighet	30m/min
Max ämnesbredd	1100 mm
Dimension (L)	15800 mm
Mått (B*H)	1850mm×1900mm
Mekanisk vikt	9T
Mekanisk kraft	23kw
Komprimerad luft	6 bar
Luftkompressorkapacitet	10㎡/h
Lufttankens kapacitet	60L

Modell		XS-1100 C
	A	170-1100 mm
	B	100-900 mm
	E	70-540 mm
	A	170-1050 mm
	B	170-900 mm
	E	80-540 mm
	A	160-1050 mm
	B	160-800 mm
	H	25-120 mm
	A	330-1020 mm
	B	160-450 mm
	H	25-120 mm
	A	330-1020 mm
	B	160-800 mm
	H	25-120 mm

Multi-kil bälte

DELBILDER AV MASKINEN

	Matare ◆Bafflarna på vänster och höger sida kan lyftas för enkel användning. ◆ Pappersmatningsbandet på pappersmatningsenheten kan justeras oberoende för att säkerställa jämn och stabil pappersmatning. ◆Servomotor, oberoende hastighetsreglering för att säkerställa enhetligt pappersavstånd. ◆Suganordning för pappersmatning (tillval).
	Inriktning ◆ Kartongen som skickas ut av pappersmatningsavdelningen korrigeras och styrs av korrigeringsavdelningen för att få kartongen att löpa i en rak linje. ◆ Den övre tryckdrivningen på korrigeringsavdelningen kan justeras upp och ner för att anpassas till olika kartongtjocklekar och ge stabilitetsgaranti.
	Förvikningssektion ◆De segmenterade vänstra och högra övre bältesplattorna kan justeras efter produktkrav, vilket är snabbt och effektivt. ◆Det kan effektivt slutföra 180-graders förvikning av kartongen på linje 1 och 135-graders förvikning av den 3:e linjen för att optimera den slutliga formningseffekten.
	Lås botten 3 grupper av transportbandsstruktur, segmenterad övre bältplattfunktion, kan effektivt övervinna problemen vid tillverkning av specialformade lådprodukter. Den mittersta övre bältesplattan är avtagbar och kan tas isär och felsöka enligt produktkrav.
	Fyra & sex hörn enhet 4 & 6 hörn enhet ◆Den elektroniska vikkroken som drivs och styrs av den intelligenta servomotorn är installerad på två oberoende styrda servoaxlar för att noggrant styra vikningen av alla lådklaffar. ◆ Den kan producera fyra och sex hörnlådor och andra olika typer. ◆Människa-maskin-gränssnittet är intelligent inställt, lätt att använda, intuitivt och lätt att förstå.
	Nedre limningsenhet ◆Mekaniska vänster och höger nedre limcylindrar, med separat design av limhjul och limcylinder, hög hastighet utan limkastning, lätt att rengöra och underhålla. ◆ Limskivan är 5 mm bred och kan bytas ut beroende på produkt.
	Vikbar sektion ◆3-platts transmissionsremsplattastruktur, mittplattan kan demonteras oberoende, vilket är bekvämt för formning av små lådor. ◆Vänster och höger yttre vikbandshastigheter kan finjusteras oberoende för att säkerställa formnoggrannhet.
	Överföringssektion ◆Separat motor med oberoende frekvensomvandling. ◆ Justeringen av den övre och nedre bältesförlängningen är enkel och lätt att använda. ◆ Utrustad med höghastighets elektronisk kickräknare.
	Kontrollpanel ◆10-tums stor skärm, enkel och intuitiv användning. ◆ Flera språk tillgängliga. ◆ Minnesfunktion och fjärrkontroll (tillval).
	Transportband ◆I automatiskt läge ställs lådans avstånd in, bälteshastigheten och värdhastigheten är proportionellt kopplade, och bältet rör sig när fotoelektriken upptäcker lådan. ◆I manuellt läge rör sig bältet med konstant hastighet och påverkas inte av värdhastigheten. ◆ Tryckdelen antar pneumatisk pressning, tryckkontrollen är mer exakt och produktens bindningseffekt är mer garanterad.
