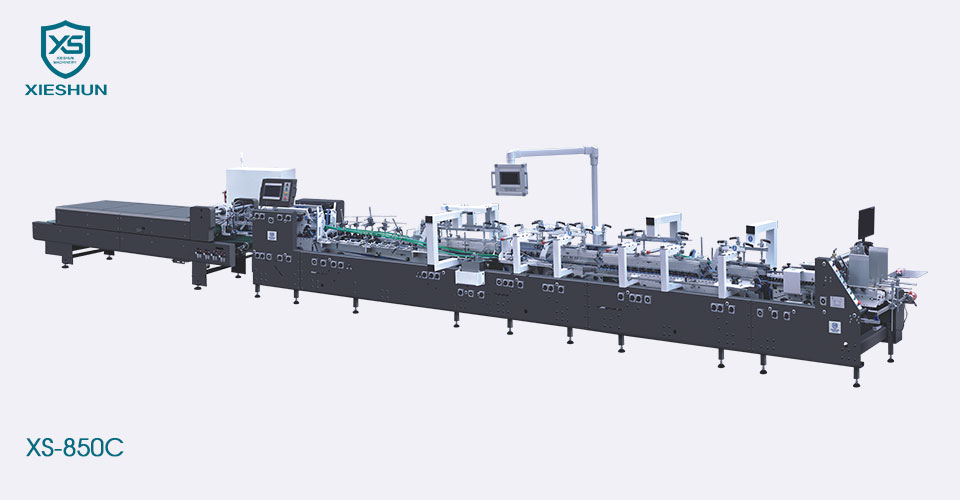

4/6 hörn automatisk höghastighets mapplimmaskin

Model:XS-850C

Den automatiska 4/6-hörnautomatiska höghastighetsmapplimmaskinen från XIESHUN-fabriken antar intelligent design, med sex delar av modulär design: pappersmatning (korrigering), förvikning, bottenlåsning, huvudvikning, utmatning och tillplattning. Konfigurationen kan väljas fritt. 4/6-hörnlådorna och de speciella lådformerna är reserverade för enkel tillägg. Den nya generationen av höghastighetsmodeller använder multi-V-remdrift, och hastigheten kan nå 400m/min under idealiska förhållanden. Den är lämplig för kartonger och wellpapplådor och är en multifunktionsmodell.

Skicka förfrågan

Produktbeskrivning

XIESHUN 4/6 hörnautomatisk höghastighets mapplimmaskin XS-850C design för att köra små och medelstora lådor som i läkemedels- eller kosmetikindustrin. Den är flexibel och lättmanövrerad raklådor, krocklåsboxar, dubbla väggboxar och 4/6 hörnboxar, kartong 200-800g/m² och korrugerad boxfläns N/E och räffling F.

Modell	XS-850 C
Lämpligt material	200-800g/㎡kartong och N/F&E flute wellpapp
Hastighetsområde	0-400m/min
Tumande hastighet	30m/min
Max ämnesbredd	850 mm
Dimension (L)	15300 mm
Mått (B*H)	1600mm×1900mm
Mekanisk vikt	8T
Mekanisk kraft	23kw
Komprimerad luft	6 bar
Luftkompressorkapacitet	10㎡/h
Lufttankens kapacitet	60L

Modell		XS-850 C
	A	160-850 mm
	B	100-900 mm
	E	70-420 mm
	A	170-800 mm
	B	170-900 mm
	E	80-420 mm
	A	160-800 mm
	B	160-800 mm
	H	25-120 mm
	A	270-700 mm
	B	160-450 mm
	H	25-120 mm
	A	270-700 mm
	B	160-800 mm
	H	25-120 mm

Multi-kil bälte

DELBILDER AV MASKINEN

	Matare ◆Bafflarna på vänster och höger sida kan lyftas för enkel användning. ◆ Pappersmatningsbandet på pappersmatningsenheten kan justeras oberoende för att säkerställa jämn och stabil pappersmatning. ◆Servomotor, oberoende hastighetsreglering för att säkerställa enhetligt pappersavstånd. ◆Suganordning för pappersmatning (tillval).
	Inriktning ◆ Kartongen som skickas ut av pappersmatningsavdelningen korrigeras och styrs av korrigeringsavdelningen för att få kartongen att löpa i en rak linje. ◆ Den övre tryckdrivningen på korrigeringsavdelningen kan justeras upp och ner för att anpassas till olika kartongtjocklekar och ge stabilitetsgaranti.
	Förvikningssektion ◆De segmenterade vänstra och högra övre bältesplattorna kan justeras efter produktkrav, vilket är snabbt och effektivt. ◆Det kan effektivt slutföra 180-graders förvikningen av kartongen på linje 1 och 135-graders förvikningen av den 3:e linjen för att optimera den slutliga formningseffekten.
	Lås botten 3 grupper av transportbandsstruktur, segmenterad övre bältplattfunktion, kan effektivt övervinna problemen vid tillverkning av specialformade lådprodukter. Den mittersta övre bältesplattan är avtagbar och kan tas isär och felsöka enligt produktkrav.
	Fyra & sex hörn enhet 4 & 6 hörn enhet ◆Den elektroniska vikkroken som drivs och styrs av den intelligenta servomotorn är installerad på två oberoende styrda servoaxlar för att noggrant styra vikningen av alla lådklaffar. ◆ Den kan producera fyra och sex hörnlådor och andra olika typer. ◆Människa-maskin-gränssnittet är intelligent inställt, lätt att använda, intuitivt och lätt att förstå.
	Nedre limningsenhet ◆Mekaniska vänster och höger nedre limcylindrar, med separat design av limhjul och limcylinder, hög hastighet utan limkastning, lätt att rengöra och underhålla. ◆ Limskivan är 5 mm bred och kan bytas ut beroende på produkt.
	Vikbar sektion ◆3-platts transmissionsremsplattastruktur, mittplattan kan demonteras oberoende, vilket är bekvämt för formning av små lådor. ◆Vänster och höger yttre vikbandshastigheter kan finjusteras oberoende för att säkerställa formnoggrannhet.
	Överföringssektion ◆Separat motor med oberoende frekvensomvandling. ◆ Justeringen av den övre och nedre bältesförlängningen är enkel och lätt att använda. ◆ Utrustad med höghastighets elektronisk kickräknare.
	Kontrollpanel ◆10-tums stor skärm, enkel och intuitiv användning. ◆ Flera språk tillgängliga. ◆ Minnesfunktion och fjärrkontroll (tillval).
	Transportband ◆I automatiskt läge ställs lådans avstånd in, bälteshastigheten och värdhastigheten är proportionellt kopplade, och bältet rör sig när fotoelektriken upptäcker lådan. ◆I manuellt läge rör sig bältet med konstant hastighet och påverkas inte av värdhastigheten. ◆ Tryckdelen antar pneumatisk pressning, tryckkontrollen är mer exakt och produktens bindningseffekt är mer garanterad.
