Automatisk Heavy Duty 4 och 6 hörnmapplimmare

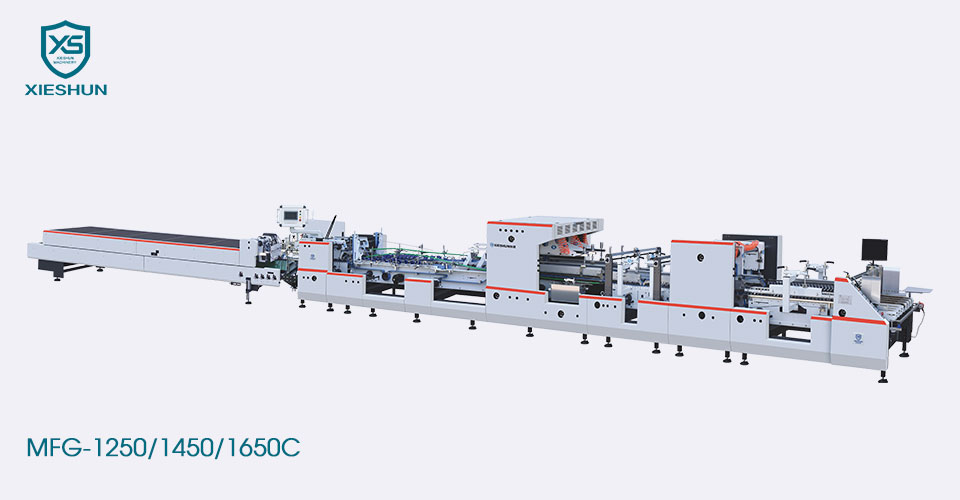

Model:MFG-1250/1450/1650C

XIESHUN MFG-1450 Automatic Heavy Duty 4 och 6 hörn Folder Limer är en mycket avancerad och mångsidig utrustning som revolutionerar förpackningsindustrin. Med sin betoning på snabbbyte av tillbehör, enkel installation, hög hastighet och höga produktionsmöjligheter är denna maskin ett måste för alla tillverkningsanläggningar som kräver effektivitet och flexibilitet.

Skicka förfrågan

Produktbeskrivning

XIESHUN MFG-1250/1450/1650C Automatic Heavy Duty 4 and 6 corner Folder Gluer apply in medium and large boxes in the heavy packaging industry. Special self-drive upper carriers, get the precise folding micro-flute and corrugated boxes become easy. Folding drive by Independent servo Motor for accurate speed adjustment. Secondary-Creasing can align the fish tail of cartons due to different reasons such as improper die cuttingand creasing.

Modell	MFG-1250 C	MFG-1450 C	MFG-1650 C
Lämpligt material	200-800g/㎡kartong och N/F&E flute wellpapp
Hastighetsområde	0-400m/min
Tumande hastighet	30m/min
Max ämnesbredd	1250 mm	1450 mm	1650 mm
Dimension (L)	1750 mm	1750 mm	1800 mm
Mått (B*H)	1800mm×1600mm	2000mm×1600mm	2200mm×1600mm
Mekanisk vikt	10T	11T	12T
Mekanisk kraft	29kw	29kw	29kw
Komprimerad luft	6 bar
Luftkompressorkapacitet	10㎡/h
Lufttankens kapacitet	60L

		MFG-1250 C	MFG-1450 C	MFG-1650 C
	z Min/mm	z Max/mm
A	100 mm	1250 mm	1450 mm	1650 mm
B	180 mm	1000 mm	1000 mm	1000 mm
E	85 mm	600 mm	715 mm	815 mm
A	200 mm	1050 mm	1400 mm	1600 mm
B	100 mm	1000 mm	1000 mm	1000 mm
E	90 mm	515 mm	690 mm	790 mm
A	180 mm	1050 mm	1400 mm	1600 mm
B	140 mm	1000 mm	1000 mm	1000 mm
H	30 mm	150 mm	150 mm	150 mm
A	180 mm	1050 mm	1400 mm	1600 mm
B	140 mm	1000 mm	1000 mm	1000 mm
H	30 mm	150 mm	150 mm	150 mm
A	220 mm	1000 mm	1200 mm	1400 mm
B	140 mm	1000 mm	1000 mm	1000 mm
E	15 mm	50 mm	50 mm	50 mm

DELBILDER AV MASKINEN

	Matare ◆Bafflarna på vänster och höger sida är lätta att lyfta. ◆ Pappersmatningsbandet på pappersmatningsenheten kan justeras oberoende för att säkerställa smidig pappersmatning. ◆Servomotor, oberoende hastighetsreglering för att säkerställa enhetligt pappersavstånd. ◆Suganordning för pappersmatning (tillval).
	Inriktning ◆ Kartongen som skickas ut av pappersmatningsenheten korrigeras och styrs av korrigeringsenheten för att få kartongen att löpa i en rak linje. ◆ Korrigeringsenhetens övre tryckdrivning kan justeras upp och ned för att anpassas till olika kartongtjocklekar och ge stabilitetsgaranti.
	Förvikningssektion ◆De segmenterade vänstra och högra övre bältesplattorna kan justeras efter produktkrav, vilket är snabbt och effektivt. ◆Det kan effektivt slutföra 180-graders förvikningen av kartongen på linje 1 och 135-graders förvikningen av den 3:e linjen, vilket optimerar den slutliga formningseffekten. ◆Självdrivande övre hållare, exakt vikning för korrugerade lådor
	Lås botten Tre grupper av transportbandsstruktur, segmenterad övre bältesplattfunktion, kan effektivt övervinna problemen vid produktion av specialformade lådprodukter. Den mittersta övre bältesplattan är avtagbar och kan tas isär och felsöka enligt produktkrav.
	Enhet med 4 och 6 hörn ◆Den elektroniska vikkroken som drivs och styrs av den intelligenta servomotorn är installerad på två oberoende styrda servoaxlar för att noggrant styra vikningen av alla lådklaffar. ◆ Den kan producera fyrhörnings- och sexhörnslådor och andra olika typer. ◆Människa-maskin-gränssnittet är intelligent inställt, lätt att använda, intuitivt och lätt att förstå.
	Nedre limningsenhet ◆Mekaniska vänster och höger nedre limcylindrar, med separat limhjul och limcylinderdesign, hög hastighet utan limkastning, lätt att rengöra och underhålla. ◆ Limskivan är 5 mm bred och kan bytas ut beroende på produkt.
	Vikbar sektion ◆3-platts transmissionsremsplattans struktur. ◆Vänster och höger yttre vikbandshastigheter kan finjusteras oberoende för att säkerställa formningsnoggrannhet. ◆Självdrivande övre hållare, exakt vikning för korrugerade lådor
	Överföringssektion ◆Oberoende frekvensomvandling av separata motorer. ◆ Lätt att justera den övre och nedre bältesförlängningen. ◆ Utrustad med höghastighets elektronisk kickräknare.
	Kontrollpanel ◆Anta 10-tums stor skärm, enkel och intuitiv användning. ◆ Flera språk är tillgängliga. ◆ Minnesfunktion och fjärrkontroll (tillval).
	Transportband ◆I automatiskt läge ställs lådans avstånd in, bälteshastigheten och värdhastigheten är proportionellt kopplade, och bältet rör sig när fotoelektriken upptäcker lådan. ◆I manuellt läge rör sig bältet med konstant hastighet och påverkas inte av värdhastigheten. ◆ Tryckdelen antar pneumatisk pressning, tryckkontrollen är mer exakt och produktens bindningseffekt är mer garanterad.
