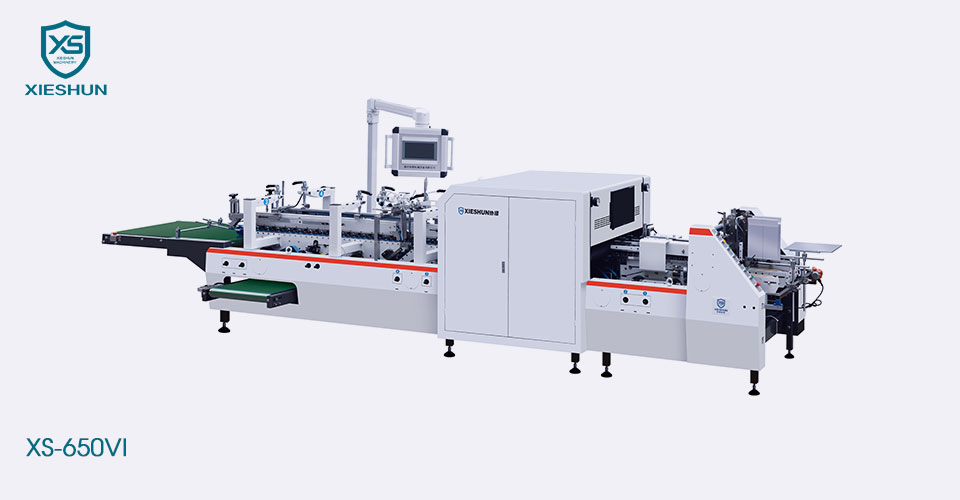

Offline AOI Inspection Machine

Model:XS-650VI

XIESHUN-tillverkarens XS-650VI offline AOI-inspektionsmaskin omfattande inspektion av olika utskriftsdefekter (saknade utskrifter, bläckprickar), färgskillnader, felregistrering, stansfel, präglingsfel, etc. på kartonger med olika specifikationer samtidigt som kartonger klistras in.

Skicka förfrågan

Produktbeskrivning

XIESHUN högkvalitativ Offline AOI Inspection Machine har funktionen att dynamiskt justera detekteringsnoggrannheten, vilket underlättar finjustering av detekteringsnoggrannheten i olika områden under detekteringsprocessen, vilket undviker påverkan på produktionseffektiviteten.

AOI Inspection System har funktionen av regionalt lärande, som kan lära av lokala områden under upptäcktsprocessen, vilket undviker avfallsproblemet som orsakas av instabil utskriftskvalitet i icke-nyckelområden.

Systemet har funktionen att automatiskt lagra och klassificera upptäckta data, vilket underlättar historisk sökning och statistik över data.

Nettovikt:	ca 2500 kg
Total storlek:	700015001700mm(XS-650VI) 700017001700mm(850VI) 700019501700mm(XS-1100VI)
Strömförsörjning:	17 kW
Luftkonsumtion:	6 Pa

Huvudfunktioner i inspektionssystemet

☞ Upptäck omfattande olika defekter (saknat tryck, bläckfläckar), färgskillnad, övertryck, stansavvikelse, präglingsavvikelse etc. hos kartonger under limning.

☞ Systemet har funktionen att dynamiskt justera inspektionsnoggrannheten, vilket är bekvämt för att finjustera inspektionsnoggrannheten för olika områden under inspektionsprocessen för att undvika att påverka produktionseffektiviteten.

☞ Systemet har funktionen av regionalt lärande. Under inspektionsprocessen kan den fokusera på lokala områden för att lära sig undvika avfallsproblemet som orsakas av instabil utskriftskvalitet i icke-nyckelområden.

☞ Systemet har funktionen att automatiskt lagra och klassificera inspektionsdata för bekväm historisk fråga och statistik.

Utrustningsprestandaindikatorer och funktioner

Utrustningsprestandaindikatorer

Projekt	Indikator
Normal utskriftsstations bildnoggrannhet:	0,11 mm × 0,125 mm
Präglingsstations avbildningsnoggrannhet:	0,05 mm × 0,125 mm
Kodinspektionsstation:	Den minsta streckkoden på 18 mm kan upptäckas
Maximal detektionsstorlek:	500 mm × 420 mm
Minsta detektionsstorlek:	90 mm × 90 mm
Minsta platsyta:	0,08 mm2
Färgskillnad:	△E ≧ 3
Detekteringshastighet:	220m/min

Utrustningsfunktioner

Projekt	Fungera
Defektdetektering	Saknat tryck, smutsiga fläckar etc.: Minsta upptäcktsområde på framsidan: ≧0,08mm2 Övermålning, optisk olja, konkava och konvexa defekter: Area ≧2mm2 Minsta detekteringsarea för varmstämpling: ≧0,08 mm2 Detektering av övertrycksavvikelse: ≧0,1 mm Detektering av stansavvikelse: ≧0,1 mm Streckkodsdefekter: Läsning: felkod, dubblettkod Teckendetektering: fel ord, saknat ord, motsvarande streckkoden Utseendedetektering: fläckar, brutna linjer, förvrängda streckkoder, defekter i svarta streckkoder Lokal färgskillnadsdetektering △E ≧ 3 Elab
Defektklassificering	Defektdetekteringsstandarden är sömlöst justerad. För varje defekt kan standarden för defektdetektering ställas in genom att manuellt dra rullningslisten.
Enkel modellering	Modelleringstiden för att byta ut en produkt är 3-5 minuter; Använd ett guidemodelleringsschema för att bryta upp hela modelleringsprocessen i flera sammanlänkade steg, och vägleda operatörer att implementera modelleringsoperationer steg för steg
Defekt display	Visning i realtid av defektbilder av de inspekterade produkterna, platser för defektförekomst och information om defektskala

	Matare Oberoende servomotor driver den variabla matningshastigheten. Justerbara vibrationsmotorer. Sidopanelerna kan justeras noggrant i ämnets bredd..
	Inriktning Oberoende sektion med en oöverträffad nedre hållare som styr lådan till en parallell ledstång som tillåter en perfekt inriktning av ämnet.
	Online inspektionsmodul Höghastighets bildbehandling dator arbetsstation. Programvara för visuell inspektion: Specialiserad programvara för visuell inspektion PrintingPlus (version V5.0) Programvarumodul för allmän defektdetektering (version V1.0) Höghastighets visuell bildbehandlingsenhet, med japanska importerade optiska linser och kanadensiska specifika inspektionsskåp för utskrift.
	Insamlingsavdelning för defekta lådor • De övre och nedre remmarna drivs av ett multi-V-remstransmissionssystem för att undvika repor under transport. • Pneumatisk utmatningsanordning för att minimera repor på lådor. • Dubbelfälts uppsamlingssystem på begäran.
	Leveranssektion Automatisk och manuell hastighetsvariation i samordning med en fotocell. Bearbetat material
