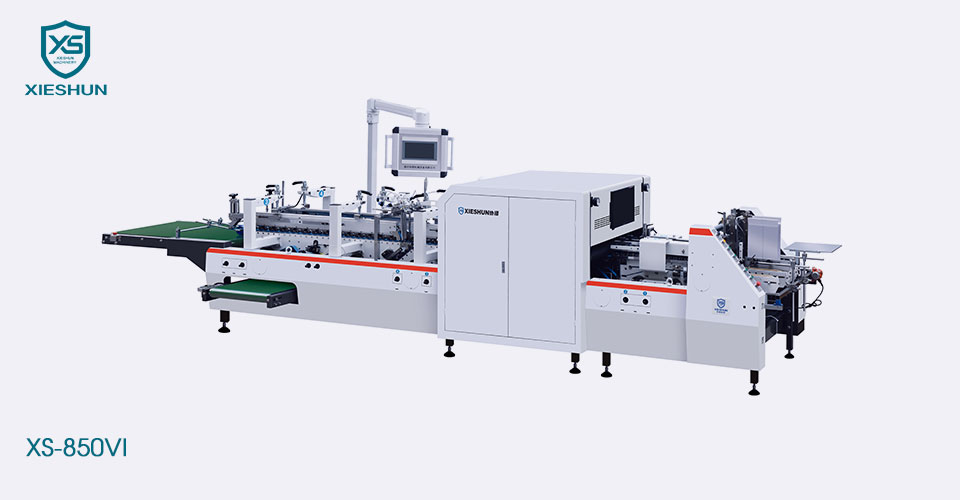

Offline visuell inspektionsmaskin

Model:XS-850VI

XIESHUN högkvalitativa XS-850VI Offline Visual Inspection Machine utför en omfattande inspektion av olika utskriftsdefekter (såsom saknade utskrifter och bläckprickar), färgvariationer, felregistreringar, stansfel, präglingsfel och mer på kartonger med olika specifikationer under boxklistringsprocessen.

Skicka förfrågan

Produktbeskrivning

Offline visuell inspektionsmaskin från XIESHUN-leverantören har dynamisk justering av detekteringsnoggrannheten, vilket möjliggör finjustering av detekteringsnoggrannheten i olika områden under inspektionen för att förhindra påverkan på produktionseffektiviteten.

Dessutom inkluderar AOI Inspection-systemet regionala inlärningsmöjligheter, vilket möjliggör inlärning från lokala områden under inspektion för att förhindra avfallsproblem orsakade av instabil utskriftskvalitet i icke-kritiska områden.

Dessutom automatiserar systemet lagring och klassificering av upptäckta data, vilket effektiviserar historisk datahämtning och statistisk analys.

Nettovikt:	ca 2500 kg
Total storlek:	700015001700mm(XS-650VI) 700017001700mm(850VI) 700019501700mm(XS-1100VI)
Strömförsörjning:	17 kW
Luftkonsumtion:	6 Pa

Huvudfunktioner i inspektionssystemet

☞ Upptäck omfattande olika defekter (saknat tryck, bläckfläckar), färgskillnad, övertryck, stansavvikelse, präglingsavvikelse etc. hos kartonger under limning.

☞ Systemet har funktionen att dynamiskt justera inspektionsnoggrannheten, vilket är bekvämt för att finjustera inspektionsnoggrannheten för olika områden under inspektionsprocessen för att undvika att påverka produktionseffektiviteten.

☞ The system has the function of regional learning. During the inspection process, it can focus on local areas for learning to avoid the waste problem caused by unstable print quality in non-key areas.

☞ Systemet har funktionen att automatiskt lagra och klassificera inspektionsdata för bekväm historisk fråga och statistik.

Utrustningsprestandaindikatorer och funktioner

Prestandaindikatorer för utrustning

Projekt	Indikator
Normal utskriftsstations bildnoggrannhet:	0,11 mm × 0,125 mm
Präglingsstations avbildningsnoggrannhet:	0,05 mm × 0,125 mm
Kodinspektionsstation:	Den minsta streckkoden på 18 mm kan upptäckas
Maximal detektionsstorlek:	500 mm × 420 mm
Minsta detektionsstorlek:	90 mm × 90 mm
Minsta platsyta:	0,08 mm2
Färgskillnad:	△E ≧ 3
Detekteringshastighet:	220m/min

Utrustningsfunktioner

Projekt	Fungera
Defektdetektering	Saknat tryck, smutsiga fläckar etc.: Minsta upptäcktsområde på framsidan: ≧0,08mm2 Övermålning, optisk olja, konkava och konvexa defekter: Area ≧2mm2 Minsta detekteringsarea för varmstämpling: ≧0,08 mm2 Detektering av övertrycksavvikelse: ≧0,1 mm Detektering av stansavvikelse: ≧0,1 mm Streckkodsdefekter: Läsning: felkod, dubblettkod Teckendetektering: fel ord, saknat ord, motsvarande streckkoden Utseendedetektering: fläckar, brutna linjer, förvrängda streckkoder, defekter i svarta streckkoder Lokal färgskillnadsdetektering △E ≧ 3 Elab
Defektklassificering	Defektdetekteringsstandarden är sömlöst justerad. För varje defekt kan standarden för defektdetektering ställas in genom att manuellt dra rullningslisten.
Enkel modellering	Modelleringstiden för att byta ut en produkt är 3-5 minuter; Använd ett guidemodelleringsschema för att bryta upp hela modelleringsprocessen i flera sammanlänkade steg, och vägleda operatörerna att implementera modelleringsoperationer steg för steg
Defekt display	Visning i realtid av defektbilder av de inspekterade produkterna, platser för defektförekomst och information om defektskala

	Matare Oberoende servomotor driver den variabla matningshastigheten. Justerbara vibrationsmotorer. Sidopanelerna kan justeras noggrant i ämnets bredd..
	Inriktning Oberoende sektion med en oöverträffad nedre hållare som styr lådan till en parallell ledstång som tillåter en perfekt inriktning av ämnet.
	Online inspektionsmodul Höghastighets bildbehandling dator arbetsstation. Programvara för visuell inspektion: Specialiserad programvara för visuell inspektion PrintingPlus (version V5.0) Software Module General Defect Detection (Version V1.0) Höghastighets visuell bildbehandlingsenhet, med japanska importerade optiska linser och kanadensiska specifika inspektionsskåp för utskrift.
	Insamlingsavdelning för defekta lådor • De övre och nedre remmarna drivs av ett multi-V-remstransmissionssystem för att undvika repor under transport. • Pneumatisk utmatningsanordning för att minimera repor på lådor. • Dubbelfälts uppsamlingssystem på begäran.
	Leveranssektion Automatisk och manuell hastighetsvariation i samordning med en fotocell. Bearbetat material
