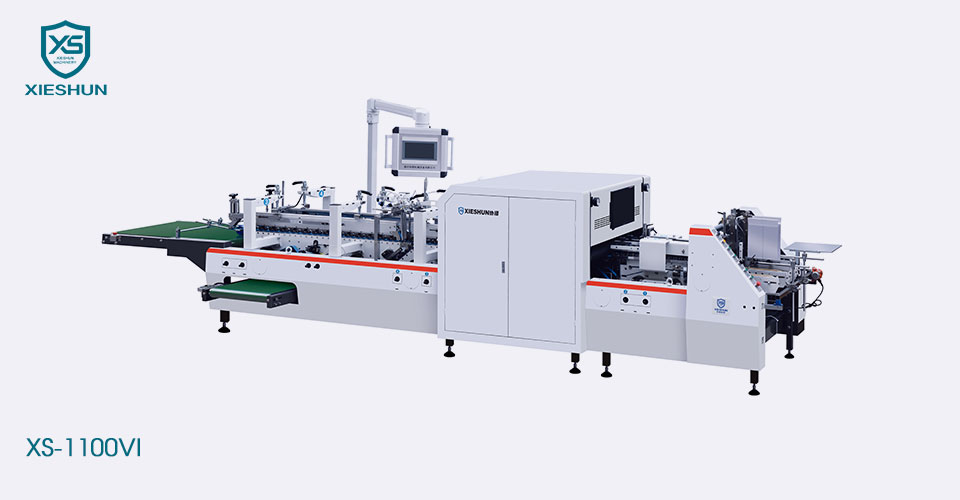

XIESHUN-leverantör Offline Visual Inspection XS-1100VI utför en omfattande inspektion av en mängd olika tryckfel (såsom saknade utskrifter, bläckprickar), färgvariationer, felregistreringar, stansningsfel, präglingsfel, etc. på kartonger med olika specifikationer under lådans monteringsprocess.
Denna offline AOI-inspektionsmaskin har dynamiska justeringsmöjligheter för detekteringsnoggrannhet, vilket möjliggör exakt kalibrering av inspektionsnoggrannheten i olika zoner under testprocessen. Detta säkerställer att produktionseffektiviteten förblir opåverkad, vilket förhindrar eventuell negativ påverkan på grund av felaktiga inspektioner.
Dessutom innehåller AOI Inspection-systemet regional inlärningsförmåga, vilket gör det möjligt för det att lära av lokala områden under inspektioner och förhindrar slöseriproblem som härrör från inkonsekvent utskriftskvalitet i icke-kritiska områden.
Dessutom har systemet automatisk lagring och klassificering av upptäckta data, vilket underlättar enkel historisk datahämtning och statistisk analys.
| Nettovikt: | ca 2500 kg |
| Total storlek: | 7000*1500*1700mm(XS-650VI) 7000*1700*1700mm(850VI) 7000*1950*1700mm(XS-1100VI) |
| Strömförsörjning: | 17 kW |
| Luftkonsumtion: | 6 Pa |
☞ Upptäck omfattande olika defekter (saknat tryck, bläckfläckar), färgskillnad, övertryck, stansavvikelse, präglingsavvikelse etc. hos kartonger under limning.
☞ Systemet har funktionen att dynamiskt justera inspektionsnoggrannheten, vilket är bekvämt för att finjustera inspektionsnoggrannheten för olika områden under inspektionsprocessen för att undvika att påverka produktionseffektiviteten.
☞ Systemet har funktionen av regionalt lärande. Under inspektionsprocessen kan den fokusera på lokala områden för att lära sig undvika avfallsproblemet som orsakas av instabil utskriftskvalitet i icke-nyckelområden.
☞ Systemet har funktionen att automatiskt lagra och klassificera inspektionsdata för bekväm historisk fråga och statistik.
Utrustningsprestandaindikatorer
| Projekt | Indikator |
| Normal utskriftsstations bildnoggrannhet: | 0,11 mm × 0,125 mm |
| Präglingsstations avbildningsnoggrannhet: | 0,05 mm × 0,125 mm |
| Kodinspektionsstation: | Den minsta streckkoden på 18 mm kan upptäckas |
| Maximal detektionsstorlek: | 500 mm × 420 mm |
| Minsta detektionsstorlek: | 90 mm × 90 mm |
| Minsta platsyta: | 0,08 mm2 |
| Färgskillnad: | △E ≧ 3 |
| Detekteringshastighet: | 220m/min |
Utrustningsfunktioner
| Projekt | Fungera |
| Defektdetektering | Saknat tryck, smutsiga fläckar etc.: Minsta upptäcktsområde på framsidan: ≧0,08mm2 Övermålning, optisk olja, konkava och konvexa defekter: Area ≧2mm2 Minsta detekteringsarea för varmstämpling: ≧0,08 mm2 Detektering av övertrycksavvikelse: ≧0,1 mm Detektering av stansavvikelse: ≧0,1 mm Streckkodsdefekter: Läsning: felkod, dubblettkod Teckendetektering: fel ord, saknat ord, motsvarande streckkoden Utseendedetektering: fläckar, brutna linjer, förvrängda streckkoder, defekter i svarta streckkoder Lokal färgskillnadsdetektering △E ≧ 3 Elab |
| Defektklassificering | Defektdetekteringsstandarden är sömlöst justerad. För varje defekt kan standarden för defektdetektering ställas in genom att manuellt dra rullningslisten. |
| Enkel modellering | Modelleringstiden för att byta ut en produkt är 3-5 minuter; Använd ett guidemodelleringsschema för att bryta upp hela modelleringsprocessen i flera sammanlänkade steg, och vägleda operatörer att implementera modelleringsoperationer steg för steg |
| Defekt display | Visning i realtid av defektbilder av de inspekterade produkterna, platser för defektförekomst och information om defektskala |
|
Matare Oberoende servomotor driver den variabla matningshastigheten. Justerbara vibrationsmotorer. Sidopanelerna kan justeras noggrant i ämnets bredd.. |
|
Inriktning Oberoende sektion med en oöverträffad nedre hållare som styr lådan till en parallell ledstång som tillåter en perfekt inriktning av ämnet. |
|
Online inspektionsmodul Höghastighets bildbehandling dator arbetsstation. Programvara för visuell inspektion: Specialiserad programvara för visuell inspektion PrintingPlus (version V5.0) Programvarumodul för allmän defektdetektering (version V1.0) Höghastighets visuell bildbehandlingsenhet, med japanska importerade optiska linser och kanadensiska specifika inspektionsskåp för utskrift. |
|
Insamlingsavdelning för defekta lådor • De övre och nedre remmarna drivs av ett multi-V-remstransmissionssystem för att undvika repor under transport. • Pneumatisk utmatningsanordning för att minimera repor på lådor. • Dubbelfälts uppsamlingssystem på begäran. |
|
Leveranssektion Automatisk och manuell hastighetsvariation i samordning med en fotocell. Bearbetat material |
| Modell | XS-1100VI | |
|
A | 170-1100 mm |
| B | 100-900 mm | |
| E | 70-540 mm | |
|
A | 170-1050 mm |
| B | 170-900 mm | |
| E | 80-540 mm |
